文章作者：西貝機械發布時間：2017/12/11 10:27:13瀏覽次數：

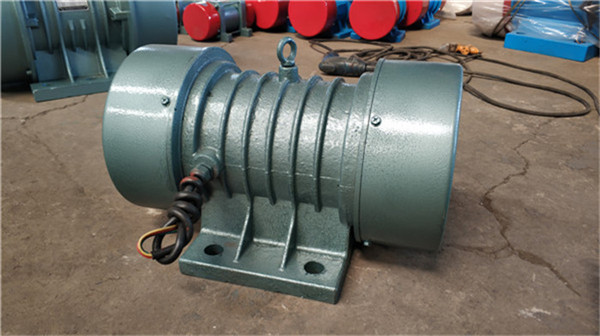

振動電機（也稱振動篩電機）是在普通電機的基礎上，在電機轉子軸兩端各安裝一組兩塊可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。調節偏心塊的夾角可以達到不同的振動力效果。振動電機是動力源與振動源結合為一體的激振源，振動電機的激振力利用率高、能耗小、噪音低、壽命長。振動電機的激振力可以無級調節，使用方便，JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC、ZDS 等型號的振動電機為通用型振動電機?？梢詰?yīng)用于一般振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等，。被廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。振動電機作為各類振動機械設備的振動源，如振動給料機、振動輸送機、振動放礦機、振動落砂機、振動篩分機、料倉振動防閉塞裝置等。
ZDS系列振動電機（也稱振動篩電機）是我公司產品系列中的又一個新產品，它的出現使各振動篩用戶多了一個選擇，也使西貝機械振動電機的系列更完整。ZDS振動電機采用優質球磨鑄鐵進行整體鑄造，提高了振動電機鋼性強度，內部采用全銅線繞組，并進行真空三遍浸漆，充分保證電機的各項參數和良好的質量。ZDS系列振動電機是各類振動機械的激振源。
振動電機的通用運行條件:
加速度: 不超越20g(g為重力加速度)；
環境溫度超越40℃應降低功率運用；
主機激振功率:不超越銘牌的規則, (否則應降低激振力運用)；
天文位置：海拔不超越1000米,(如超越1000米，但不超越4000米時，每增加100米，額定溫度限值應降低0.5℃)。
額定溫升：65℃
額定電壓：380v
額定頻率：50hz
絕緣等級：B
相 數：3
接 法：y/△
工作方式：連續（S1）
裝置方式：任意方向
防護等級：IP55
| 型號 | 振次 | 激振力(KN) | 功率(KW) | 電流(A) | 圖號 | 安裝尺寸 | 外形尺寸 | 重量 | |||||||
| 橫向 | 軸向 | 安裝孔徑 | A | B | H | h | E | F | |||||||
| r/min | KN | Kw | A | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kg | ||
| ZDS-0.6-2 | 2800 | 0.65 | 0.05 | 0.2 | A | 100 | 9 | 168 | 120 | 97 | 46 | 40 | 8 | 4 | |
| ZDS-1.5-2 | 2860 | 1.5 | 0.1 | 0.3 | B | 130 | 40 | 11 | 255 | 160 | 156 | 80 | 100 | 15 | 12 |
| ZDS-2-2 | 2860 | 2 | 0.15 | 0.5 | B | 130 | 40 | 11 | 255 | 160 | 156 | 80 | 100 | 15 | 12 |
| ZDS-5-2 | 2860 | 5 | 0.37 | 1.1 | B | 150 | 120 | 13 | 285 | 185 | 190 | 90 | 150 | 30 | 24 |
| ZDS-10-2 | 2860 | 10 | 0.75 | 1.96 | B | 170 | 130 | 17 | 425 | 210 | 226 | 110 | 170 | 25 | 36 |
| ZDS-20-2 | 2860 | 20 | 1.5 | 3 | B | 260 | 190 | 25 | 480 | 320 | 285 | 135 | 250 | 30 | 80 |
| ZDS-30-2 | 2860 | 30 | 2.2 | 4.65 | B | 310 | 160 | 33 | 590 | 380 | 320 | 146 | 260 | 25 | 100 |
| ZDS-50-2 | 2860 | 50 | 3.7 | 7.5 | B | 380 | 250 | 38 | 665 | 460 | 390 | 195 | 340 | 35 | 205 |
| ZDS-2-4 | 1450 | 2 | 0.12 | 0.37 | B | 130 | 40 | 11 | 280 | 160 | 180 | 80 | 100 | 15 | 16 |
| ZDS-2.5-4 | 1450 | 2.5 | 0.2 | 0.62 | B | 150 | 120 | 13 | 350 | 185 | 190 | 90 | 150 | 30 | 24 |
| ZDS-5-4 | 1450 | 5 | 0.4 | 1.21 | B | 170 | 130 | 13 | 390 | 210 | 226 | 110 | 170 | 25 | 36 |
| ZDS-10-4 | 1450 | 10 | 0.75 | 2.25 | B | 220 | 160 | 21 | 460 | 270 | 270 | 120 | 220 | 25 | 62 |
| ZDS-32-4 | 1450 | 10 | 0.8 | 3 | 180 | 170 | 420 | 230 | 235 | 120 | |||||
| ZDS-20-4 | 1450 | 20 | 1.1 | 2.76 | B | 260 | 190 | 25 | 530 | 320 | 285 | 135 | 250 | 30 | 85 |
| ZDS-30-4 | 1450 | 30 | 1.5 | 3.3 | B | 280 | 180 | 33 | 540 | 350 | 340 | 163 | 250 | 30 | 130 |
| ZDS-50-4 | 1450 | 50 | 2.2 | 6.68 | B | 310 | 160 | 38 | 580 | 390 | 340 | 165 | 286 | 30 | 180 |
| ZDS-80-4 | 1450 | 80 | 3.7 | 8.7 | C | 380 | 250 | 38 | 710 | 460 | 380 | 195 | 364 | 35 | 260 |
| ZDS-100-4 | 1450 | 100 | 6.3 | 16.6 | C | 440 | 140 | 38 | |||||||
| ZDS-2.5-6 | 960 | 2.5 | 0.2 | 0.69 | B | 150 | 120 | 13 | 350 | 185 | 190 | 90 | 150 | 30 | 25 |
| ZDS-5-6 | 960 | 5 | 0.4 | 1.18 | B | 170 | 130 | 13 | 390 | 210 | 226 | 110 | 170 | 25 | 40 |
| ZDS-10-6 | 960 | 10 | 0.75 | 2.2 | B | 220 | 160 | 21 | 510 | 310 | 285 | 140 | 220 | 25 | 75 |
| ZDS-13-6 | 960 | 13 | 0.8 | 2.32 | B | 250 | 165 | 25 | 510 | 310 | 285 | 140 | 220 | 25 | 81 |
| ZDS-18-6 | 960 | 18 | 1.1 | 3 | B | 260 | 190 | 25 | 530 | 320 | 315 | 163 | 250 | 25 | 115 |
| ZDS-20-6 | 960 | 20 | 1.5 | 3.5 | B | 260 | 190 | 25 | 530 | 320 | 315 | 163 | 250 | 25 | 125 |
| ZDS-25-6 | 960 | 25 | 1.5 | 3.92 | B | 280 | 180 | 33 | 540 | 350 | 340 | 163 | 250 | 30 | 145 |
| ZDS-30-6 | 960 | 30 | 2.2 | 4.9 | B | 280 | 180 | 33 | 540 | 350 | 340 | 163 | 250 | 30 | 155 |
| ZDS-36-6 | 960 | 36 | 2.2 | 5.52 | B | 310 | 225 | 33 | 600 | 380 | 360 | 190 | 285 | 35 | 175 |
| ZDS-40-6 | 960 | 40 | 3 | 6.5 | B | 310 | 225 | 33 | 600 | 380 | 360 | 190 | 285 | 35 | 190 |
| ZDS-50-6 | 960 | 50 | 3.7 | 9.15 | B | 380 | 250 | 38 | 710 | 460 | 390 | 195 | 340 | 35 | 290 |
| ZDS-75-6 | 960 | 75 | 5.5 | 12.2 | C | 380 | 125 | 38 | 770 | 480 | 440 | 210 | 370 | 38 | 372 |
| ZDS-100-6 | 960 | 100 | 7.5 | 17.9 | C | 380 | 140 | 38 | 830 | 460 | 470 | 230 | 430 | 35 | 480 |
| ZDS-130-6 | 960 | 130 | 9.5 | 21.7 | C | 460 | 140 | 45 | 880 | 550 | 500 | 250 | 440 | 40 | 620 |
| ZDS-160-6 | 960 | 160 | 12 | 24.8 | D | 460 | 118 | 38 | 1040 | 550 | 500 | 250 | 500 | 40 | 740 |
| ZDS-180-6 | 960 | 180 | 14 | 31.9 | D | 520 | 120 | 45 | 1000 | 610 | 540 | 270 | 525 | 40 | 760 |
| ZDS-220-6 | 960 | 220 | 18 | 34.5 | D | 560 | 140 | 45 | 1050 | 665 | 580 | 295 | 585 | 45 | 1040 |
|
|
|
|
|
|
|
|
|||||||||
